에어 리벳 네일 건

우리는 자체 공장에서 매우 실용적인 가치를 지닌 WYMA 공압 리벳 네일 건을 제작하고 중개인을 거치지 않고 귀하에게 직접 배송하므로 귀하는 추가 비용을 지불하지 않고도 프리미엄 품질을 얻을 수 있습니다. 렌치, 후크, 특수 유압 오일, 플라스틱 주사기 오일러, 시각적 손톱 수집 상자, 3조 조각, 2조 조각, 2.4-6.4mm 가이드 노즐, 확장 모루, 확장 터닝 모루, 다중 표준 커넥터(NPT/GB/BSP), 공압 공구 윤활제 또는 다양한 재료의 리벳 등 부품이나 액세서리가 필요한 경우 당사의 프로 애프터 세일즈 팀은 가동 중지 시간을 알고 있으므로 도구를 계속 작동시킬 수 있는 장치를 얻을 수 있는지 확인합니다. 추가 비용이 발생합니다.

천진의 CIHF 2009, 상하이의 CIHF 2010-2011, 정저우의 CIHF 2011, Shunde의 AIFME 2012, 광저우 파저우의 CISMEF 2015 또는 상하이의 CIHF 2016에서 작동하는 에어 리벳 네일 건 모델을 보셨을 것입니다. 이는 단순한 쇼 작품이 아니라 EU 안전 및 성능 요구 사항을 정확하게 충족하기 위해 제작한 MD-CE 인증 도구이기도 하며, 이것이 전 세계 고객의 신뢰를 구축하는 방법입니다.

제품의 매개변수(사양)

제품의 응용

많은 고객이 매일 모든 종류의 산업 작업에 고정하기 위해 당사의 공압 리벳 네일건을 사용하고 있습니다. 그것이 효과가 있는 이유는 서로 다른 경도를 지닌 다양한 리벳 못 재료를 얼마나 잘 리벳할 수 있느냐는 것입니다. 수하물 제조에서는 손잡이, 지퍼 및 프레임을 단단히 고정하고 당길 때마다 당깁니다. 문과 창문 라인에 적용되는 이 도구는 알루미늄 및 강철 프레임, 경첩 및 하드웨어를 계속해서 단단히 연결해 주는 역할을 합니다. 우리의 자동차 파트너는 내부 패널과 트림 부품을 제자리에 배치하거나 후드 아래에 구성 요소를 설치할 때 정확성을 중요하게 생각합니다. 조건이 까다로운 현장에서 작업하는 장비 설치자는 건의 내구성을 신뢰하여 기계 베이스, 컨베이어 시스템 및 구조용 브래킷을 문제 없이 보호합니다. 조선소에는 고정할 수 있는 조인트가 필요하며, 선체 패널과 갑판 부속품을 결합하고 심지어 헐거워지지 않고 단열재를 고정하는 등 우리의 총이 필요한 곳입니다. 항공우주 분야에서는 요구 사항이 가장 높고 완벽한 작동이 필요합니다. 이는 중요한 기체 조립, 스킨 부착 및 경량 합금 수리를 위해 선택된 도구입니다.

우리 엔지니어들은 사람들이 오랜 시간 일하는 것을 알고 이 공기 리벳 네일 건을 만들었습니다. 그들은 연속 작업 중 작업자의 피로를 최소화하는 데 중점을 두어 플라스틱, 금속 또는 복합 재료로 작업하는 경우 신뢰할 수 있는 블라인드 리벳팅이 빠르게 이루어지도록 보장합니다. 속도와 용이성에 대한 이러한 집중은 바쁜 조립 작업이 진행되는 데 직접적으로 도움이 됩니다. 그리고 고객이 직면하는 모든 프로젝트에 대해 우리는 귀하가 찾는 모든 표준 리벳 못이 필요하다는 것을 알고 있으므로 필요한 유연성을 제공합니다.

제품의 특징과 세부사항

내구성 있는 구조 및 고성능

WYMA에서는 항공우주 등급 알루미늄 하우징을 중심으로 에어 리벳 네일건을 제작합니다. 우리는 두껍게 경화된 합금 조 피스에 성숙한 CNC 가공 및 담금질을 적용하여 내마모성을 직접적으로 향상시킵니다. 이는 견고한 그립 강도를 보장하고 리벳팅 시 미끄러짐을 방지합니다. 스테인레스 스틸 건 슬리브 가이드 노즐 조 피스와 결합된 당사의 도구는 맨드릴을 빠르게 배출하는 동시에 부드럽고 버가 없는 결과를 지속적으로 제공합니다. 중요한 구성 요소는 우리에게 중요합니다. 확장된 핀, 합금 오일 피스톤(내열/마모성을 위해 설계됨) 및 합금 공기 피스톤(고압 내구성을 위해 설계됨)은 전체적으로 손실 없이 동력 전달을 보장합니다. 강력한 유압 견인력을 갖춘 당사의 산업용 등급 내마모성 실린더는 사이클당 1.2초까지 신속한 원풀링 브레이크를 구동할 수 있습니다. 360° 공기 흐름 흡입구는 작동 제한을 제거하고 인체공학적 트리거는 사용자의 피로를 진정으로 줄여줍니다. 190mm의 최대 조정 가능 스트로크와 자체 흡인 리벳팅 기능을 통해 실제 내구성 테스트를 통해 80,000회 이상의 효율적이고 잼 없는 사이클을 달성합니다.

다양한 리벳팅 옵션

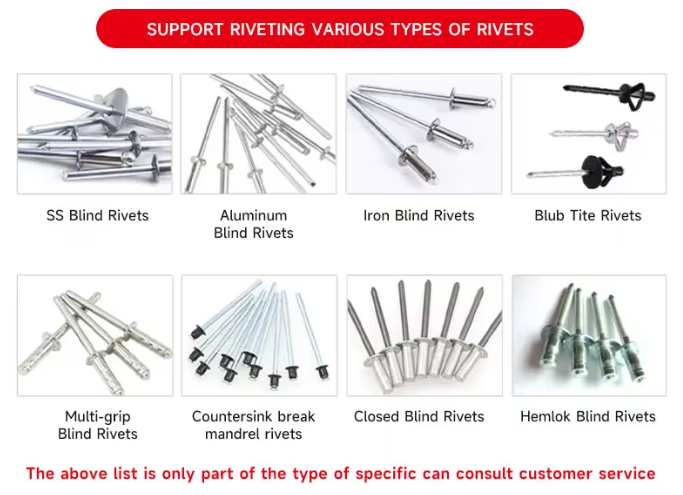

우리는 구리, 철, 알루미늄, 아연, 합금, 탄소강, 스테인리스강 및 헴록 리벳과 같은 다양한 경도 재료의 리벳을 리벳하기 위해 이러한 공압 리벳 네일건을 제작했습니다. 왜냐하면 그것이 실제로 현장에서 직면하게 되는 것이기 때문입니다. 당사 제품군(2.4, 3.0, 3.2, 4.0, 4.8, 5.0 또는 6.4mm)에서 다른 경화 가이드 노즐을 선택하고 리벳 직경이 변경되면 몇 초 안에 교체하십시오. 이러한 답답한 공간을 위해 WM-8221, WM-8221V, WM-8222, WM-8222V와 호환되는 확장 터닝 앤빌 또는 직선형 확장 앤빌을 사용하면 이 공압식 네일 리베터를 사용하기 쉽게 유지하면서 모서리에 밀어 넣을 수 있습니다.

조달안내

리벳팅 옵션이 너무 많은데 적합한 에어 리벳 건을 어떻게 선택합니까? 첫째, 다양한 재료(알루미늄, 스테인레스 스틸, 철 등)로 만들어진 리벳의 경도와 변형 특성이 다양하고 리벳 건의 당기는 힘도 다양하기 때문에 당사 리벳 건의 모든 모델이 모든 재료에 적합한 것은 아니라는 점을 이해하는 것이 중요합니다. 예를 들어, 부드러운 알루미늄 리벳은 당기는 힘이 덜 필요하므로 경량 에어 리벳 건(WM-3208 시리즈 권장)이 적합합니다. 알루미늄 리벳에 고장력 리벳 건을 사용하면 부드러운 기판에 쉽게 침투하여 손상될 수 있습니다. 마찬가지로, 더 단단한 스테인리스 스틸 리벳이나 두꺼운 스테인리스 스틸 헴록 블라인드 리벳은 변형을 일으키기 위해 훨씬 더 높은 인장력이 필요합니다. 따라서 고장력 모델(예: WM-8224V, WM-8225, WM-8226, WM-8227 및 WM-8228V)만 호환됩니다. 당기는 힘이 낮은 리벳을 사용하면 리벳팅이 실패할 수 있습니다. 게다가 스트로크 매개변수도 중요합니다. 리벳 헤드가 시작점에서 끝점까지 이동하는 거리를 말합니다. 스트로크가 너무 짧으면 리벳이 잘 당겨지지 않거나 리벳팅이 견고하지 않은 등의 문제가 발생할 수 있습니다. 스트로크가 너무 길면 리벳이 과도하게 변형되거나 모재를 잡아당겨 가공물이 손상될 수 있습니다. 그렇기 때문에 리벳의 재질과 크기에 딱 맞는 스트로크를 가진 모델을 선택해야 합니다. 예를 들어, 긴 스트로크 모델은 단단하고 단단한 리벳에 사용되는 반면, 짧은 스트로크 모델은 부드러운 리벳에 가장 적합합니다. 마지막으로, 유압유를 첨가하여 정기적인 유지보수를 수행하면 안정된 스트로크가 보장됩니다.

자동화된 운영 및 유지보수

자동 리벳팅 단계:

먼저, 선택한 가이드 노즐에 일치하는 리벳 맨드릴을 로드합니다. 리벳 헤드를 작업물 구멍에 삽입하고 노즐을 표면과 같은 높이로 누릅니다. 전진 모드로 전환하고 방아쇠를 당기면 도구가 자동으로 리벳을 당겨서 스테이지합니다. 마지막으로 맨드릴은 장력을 가한 후 못 수집 상자에 깔끔하게 끼워집니다.

유압 오일 보충(새 장치가 아닌 이미 사용 중인 도구용):

도구를 거꾸로 뒤집고 베이스 나사를 푼 다음 내부 트레이를 조심스럽게 밀어 꺼냅니다. 유압 피스톤을 제거하고 오염되거나 물에 젖은 오일을 닦아냅니다. 내마모성 유압 오일이 상단에서 5mm 아래에 위치할 때까지 중앙 구멍에 천천히 주입합니다. 기억하세요: 여기에 너무 많이 채우면 수축을 방지할 수 있습니다.

중요한 사용 지침

성공적인 원풀 분해는 스트로크 길이, 리벳 재질/크기, 플레이트 두께의 세 가지 요소에 따라 달라집니다. (작업물 두께 + 리벳 직경)을 측정하여 리벳을 선택합니다. 이를 통해 최적의 길이가 결정됩니다. (리벳 길이 - 플레이트 두께) < 공구 스트로크를 확인하세요. 예를 들어, 5mm×14mm 리벳과 4mm 플레이트는 14–4=10mm로 계산되며 이는 에어 리벳터의 18mm 스트로크에 해당합니다. 이것이 바로 원풀 브레이크다운을 달성하는 방법입니다. 걸림이 발생하거나 여러 번 당겨야 하는 경우 조정 너트를 통해 스트로크를 줄이십시오. 리벳이 끊어지지 않으면 길이를 늘립니다. 가이드 노즐과 리벳 사이에 항상 0.3~0.5mm의 간격을 유지하십시오. 크기가 일치하지 않으면 용지 걸림이 발생하거나 클린칭이 약해질 수 있습니다. 자체 흡입형 모델에는 더 많은 공기가 필요하고 더 큰 압축기를 사용하며 압력 강하를 방지하기 위해 긴 호스나 작은 탱크를 피합니다. 리벳팅 후, 다시 로드하기 전에 사용한 맨드릴이 완전히 배출될 때까지 기다립니다. 이 단계를 서두르면 차단된 채널이 발생합니다. 연결 후 지속적인 공기 흐름은 활성 흡입 모드가 정상적으로 작동함을 의미합니다.

유지보수 및 안전

상단 오일 포트를 통해 윤활유를 바르십시오. 사용 전후에 흡입구에 공압 오일 2-3방울을 추가한 다음 공구를 잠시 건조시키십시오. 스파크가 발생하지 않는 시스템인 당사의 공압 공구를 사용하면 위험한 환경에서도 안전하게 작업할 수 있습니다.
